# Кнопка “Карандаш”

Кнопка **Карандаш** предназначена для активации функций рисования на графике.

![](https://moonbot.pro/storage/editor-images/Pencil.jpg)

![(dark)](https://moonbot.pro/storage/editor-images/Pencil.jpg)

Данная кнопка и связанные с ней настройки работают только у владельцев **PRO-версии** Moonbot.

Инструменты рисования позволяют трейдеру наносить произвольные элементы на график, устанавливать линии поддержки и сопротивления, уровни Фибоначчи, определять процент волатильности, а также включать трассировку Buy и Sell ордеров.

Если кнопка нажата, можно рисовать на графике и видеть все добавленные элементы. Если кнопка отключена, нарисованные линии будут скрыты с графика.

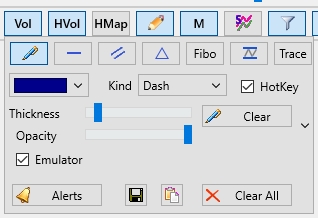

При нажатии на кнопку **Карандаш** правой кнопкой мыши откроется дополнительное меню с кнопками и настройками.

![Кнопка Карандаш](https://moonbot.pro/storage/editor-images/05%20M%20All%20eng.jpg)

![Кнопка Карандаш (dark)](https://moonbot.pro/storage/editor-images/05%20M%20All%20eng.jpg)

В меню можно выбрать один из доступных инструментов, после чего для рисования на графике удерживайте **Ctrl** и, зажав левую кнопку мыши, нарисуйте необходимый элемент.

Удалить последние нарисованные элементы можно с помощью комбинации **Ctrl+Z**. Чтобы удалить конкретный элемент, кликните по нему правой кнопкой мыши и выберите пункт **Remove**. Для удаления всех элементов с графика нажмите кнопку **Clear All** в меню выбранного элемента рисования.

Если требуется изменить положение нарисованного элемента, то удерживайте **Ctrl,** наведите курсор на его узловой элемент (точку, линию, уровень) и после этого появится возможность его изменения.

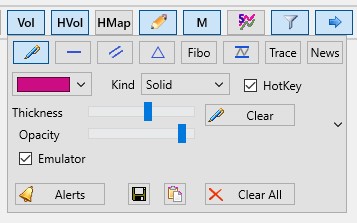

### Ручка

![](https://moonbot.pro/storage/editor-images/06%20M%2001%20Pen.jpg)

![(dark)](https://moonbot.pro/storage/editor-images/06%20M%2001%20Pen.jpg)

Инструмент Ручка предназначен для свободного рисования на графике. При отключённой галочке **Emulator** можно создавать произвольные линии на графике.

Если установить галочку **Emulator**, то становится доступной дополнительная функция **Рисовать линией цены**. Эта опция работает только для пользователей бонусной программы [MoonBonus](https://moonbot.pro/ru/moonbot-pro/modules/moonbonus?format=md). Рекомендуется при использовании данного режима временно перевести терминал в режим эмулятора через меню **Меню → Режим Эмуляции**.

Чтобы рисование было более плавным и удобным, раздвиньте график, прокрутив колесо мыши от себя, и отключите кнопку **Автосдвиг графиков** (синяя стрелка), после чего сдвиньте начало графика влево, чтобы справа оставалось больше пространства для рисования.

Далее нажмите и удерживайте **Ctrl,** нарисуйте нужную траекторию правее текущей цены, с отступом перед активными трейдами. Когда линия графика достигнет начала нарисованной линии, по нарисованной траектории начнут двигаться “крестики”, эмулируя заданный паттерн цены. Это позволит проверить работу стратегий, выполнение условий, выставление Buy и Sell ордеров, срабатывание триггеров, трейлинг, отработку стопов и другие параметры.

Для более корректного рисования рекомендуется использовать монеты с плотными и насыщенными трейдами, например **BTC**, чтобы линия эмулированной цены выглядела максимально реалистично, без больших разрывов.

Если необходимо смоделировать резкий прострел цены, поставьте точку или короткую линию ниже текущей цены — график резко опустится к этой отметке.

Сбросить траекторию эмулированной цены можно через меню **Меню → Перекачать графики** (при наличии активного модуля подгрузки графиков) либо с помощью горячих клавиш, заданных в поле **Reload Chart** на вкладке **Настройки → Hotkeys**.

Если у Вас не подключен модуль подгрузки графиков, рекомендуется проводить эксперименты с рисованием линии цены на отдельном терминале, чтобы дельты цен не влияли на стратегии при реальной торговле.

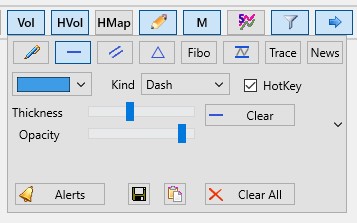

### Бесконечная горизонтальная линия

![](https://moonbot.pro/storage/editor-images/06%20M%2002%20Price%20line%20eng.jpg)

![(dark)](https://moonbot.pro/storage/editor-images/06%20M%2002%20Price%20line%20eng.jpg)

Этот инструмент удобно использовать для обозначения ключевых уровней поддержки и сопротивления, а также границ цены. Чтобы установить линию, нажмите **CTRL** и кликните в выбранное место на графике. Линия будет установлена с отображением точной цены слева.

Такими линиями можно разметить график, выделяя:

- Самую верхнюю и самую нижнюю цену
- Уровни, на которых расположены крупные лимитные ордера
- Пики горизонтальных объёмов.

Такая разметка поможет определить важные уровни для текущей торговли. Если максимальные или минимальные цены обновляются, линии можно перемещать или рисовать новые.

### Произвольная наклонная линия (линия тренда)

![](https://moonbot.pro/storage/editor-images/06%20M%2003%20Trend%20line%20eng.jpg)

![(dark)](https://moonbot.pro/storage/editor-images/06%20M%2003%20Trend%20line%20eng.jpg)

Эти линии часто применяют для отображения наклонных уровней, пробой которых обычно сопровождается сильным движением цены вверх или вниз.

Чтобы изменить наклон линии:

1. Подведите курсор к началу или концу линии, удерживая **CTRL**
2. Найдите ключевой элемент линии на его конце
3. Удерживая левую кнопку мыши, переместите элемент в нужную сторону, меняя наклон линии.

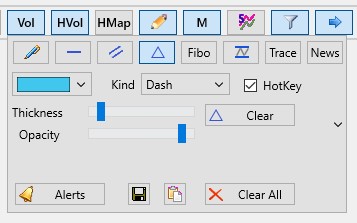

### Треугольник

![](https://moonbot.pro/storage/editor-images/06%20M%2004%20Triangle%20eng.jpg)

![(dark)](https://moonbot.pro/storage/editor-images/06%20M%2004%20Triangle%20eng.jpg)

Элемент предназначен для выделения движения цены в треугольную фигуру с целью предварительного прогноза дальнейшего хода цены.

Чтобы изменить форму треугольника:

1. Подведите курсор к любой вершине, удерживая CTRL
2. Найдите ключевой элемент в любом углу треугольника
3. Удерживая левую кнопку мыши, переместите его в нужную сторону, изменяя конфигурацию треугольника.

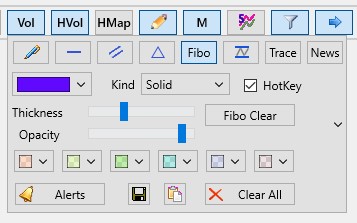

### Уровни Фибоначчи

![](https://moonbot.pro/storage/editor-images/06%20M%2005%20Fibo%20eng.jpg)

![(dark)](https://moonbot.pro/storage/editor-images/06%20M%2005%20Fibo%20eng.jpg)

Уровень **0,618** является пользовательским — Вы можете переместить его, удерживая **CTRL** и левую кнопку мыши.

Обычно уровни Фибоначчи применяются на больших таймфреймах для поиска сильных уровней, например, на **TradingView**. Однако эти уровни также могут быть полезны и на коротких скальперских интервалах, если движение цены повторяет аналогичные закономерности, которые удобно отслеживать прямо на графике терминала. Ключевые уровни фигуры Фибоначчи можно раскрашивать в разные цвета и изменять их прозрачность.

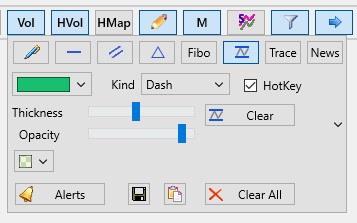

### Прямоугольник

![](https://moonbot.pro/storage/editor-images/06%20M%2006%20Square%20eng.jpg)

![(dark)](https://moonbot.pro/storage/editor-images/06%20M%2006%20Square%20eng.jpg)

Этот инструмент является двойным элементом рисования. В одном варианте он работает как бесконечная горизонтальная линия с указанием цены. При растяжении превращается в прямоугольную область с отображением процента роста (в левом верхнем углу) или падения (в левом нижнем углу) цены.

В режиме линии его удобно использовать так же, как и горизонтальную линию, для обозначения уровней поддержки и сопротивления. В растянутом виде прямоугольник можно использовать как измерительную линейку для определения произвольной волатильности и расчёта процента изменения цены.

Чтобы изменить границы прямоугольника:

- Подведите курсор к верхней или нижней границе, удерживая **CTRL**
- Удерживая левую кнопку мыши, растяните его вверх или вниз на нужное расстояние.

Быстро переключаться по кругу между основными элементами рисования — **Прямая линия**, **Наклонная линия,** **Прямоугольник** — можно с помощью горячих клавиш, которые настраиваются на вкладке **Настройка → Hotkeys** в поле **Switch Chart Figure**. При нажатии и удержании кнопки **CTRL** иконка **Карандаш** меняется на иконку активного в данный момент элемента рисования.

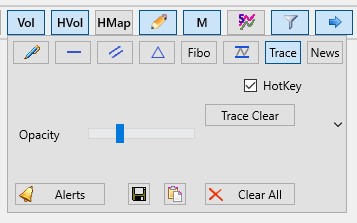

### Trace

![](https://moonbot.pro/storage/editor-images/06%20M%2007%20Trace%20eng.jpg)

![(dark)](https://moonbot.pro/storage/editor-images/06%20M%2007%20Trace%20eng.jpg)

С помощью инструмента **Trace** можно отображать трассы Buy, Sell ордеров и линий Stop Loss, чтобы наблюдать за их перемещением в течение времени. Такие трассы позволяют быстрее анализировать логику работы стратегий и при необходимости оперативно корректировать их параметры, не прибегая к долгому изучению логов.

С помощью ползунка **Opacity** можно настроить прозрачность трасс, а если будет необходимость совсем их скрыть с графиков монет, то переведите ползунок в крайнее левое положение. Кнопка **Trace Clear** позволит очистить трассы на выбранной монете, график которой открыт на полный экран.

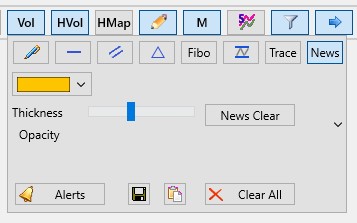

### News

![](https://moonbot.pro/storage/editor-images/06%20M%2008%20News%20eng.jpg)

![(dark)](https://moonbot.pro/storage/editor-images/06%20M%2008%20News%20eng.jpg)

С помощью этих настроек можно менять цвет и прозрачность **меток новостей**, которые транслируются на графики из модуля **Moon News**.

- **Цвет линии** — цветовая палитра для выбора цвета линии.
- **Kind** — меню для выбора типа линии **Solid, Dash, Dot, DashDot, DashDotDot** (сплошной, пунктирный, точками, смешанные варианты).
- **Thickness** — полозок для выбора толщины линии.
- **Opacity** — полозок для выбора прозрачности линии.
- **Clear**  — кнопка для очистки выбранных в меню кнопки Карандаш элементов на монете, график которой открыт на полный экран.
- **Alerts** — кнопка для вызова окна Alerts. На некоторых фигурах (горизонтальная линия, треугольник, уровни Фибоначчи, прямоугольник) можно включить **Alert** (звуковое оповещение), которое будет срабатывать каждый раз при пересечении цены с данной фигурой, независимо от направления — сверху вниз или снизу вверх. Или после срабатывания алерта может быть запущена [стратегия Alerts](https://moonbot.pro/ru/documentation/advanced-strategy-parameters/alerts-strategy-and-its-parameters?format=md). \

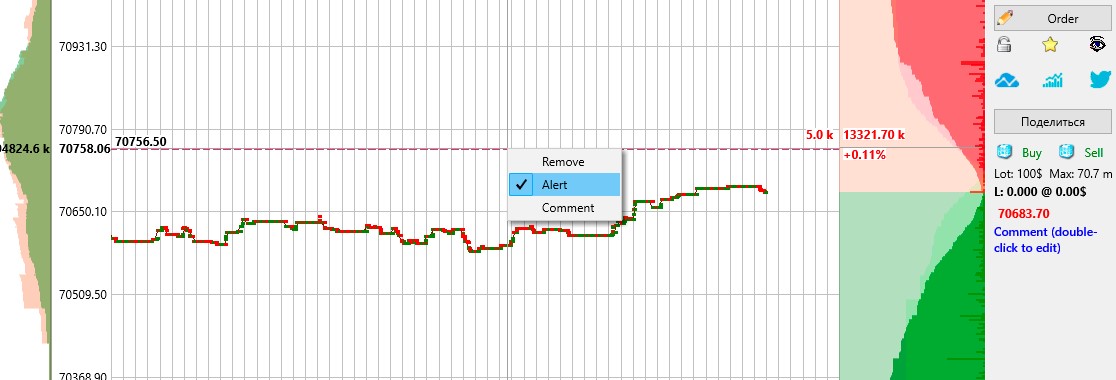

  Чтобы включить алерт, нарисуйте фигуру, нажмите правой кнопкой мыши на её узловой точке (если это линия — в любом месте линии, если треугольник — на одну из его вершин), после чего в выпадающем меню выберите пункт **Alert**.

![](https://moonbot.pro/storage/editor-images/03%20Comment%20Alert%20rus.jpg)

![(dark)](https://moonbot.pro/storage/editor-images/03%20Comment%20Alert%20rus.jpg)

После включения алерта фигура изменит цвет, что будет означать, что на неё установлен сигнал оповещения. Терминал будет отслеживать цену в этой области, и когда она пересечёт линию или фигуру, прозвучит звуковой сигнал. Также в правой части верхней панели появится кнопка с названием монеты, на которой сработал алерт. Нажав на эту кнопку, Вы откроете график монеты, по которой сработал сигнал.

Чтобы отключить алерт на элементе рисования, снова вызовите меню и уберите галочку с пункта **Alert**.

Чтобы удалить элемент рисования полностью, кликните по нему правой кнопкой мыши и выберите пункт **Remove**.

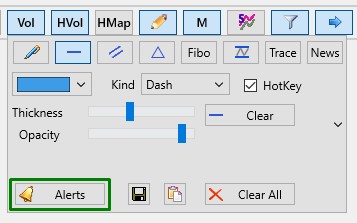

Список всех активных алертов можно посмотреть в **окне Alerts**, если нажать на кнопку **Alerts** на панели рисования или выбрать **Меню -> Alerts**.

![](https://moonbot.pro/storage/editor-images/05%20M%20Alerts%20eng-1776038396.jpg)

![(dark)](https://moonbot.pro/storage/editor-images/05%20M%20Alerts%20eng-1776038396.jpg)

![](https://moonbot.pro/storage/editor-images/06%20Alert%20window%20rus.jpg)

![(dark)](https://moonbot.pro/storage/editor-images/06%20Alert%20window%20rus.jpg)

В открывшемся окне Alerts будут отображены все алерты с указанием монет, на которых они установлены, элементов рисования, к которым они привязаны, длительности алерта, настроек звукового оповещения и количества повторов. В этом окне Вы также можете кликнуть на название монеты, чтобы сразу открыть её график. С помощью кнопок **Clear** можно удалить алерты с элементов рисования, при этом сами элементы останутся на графиках. [Подробнее о настройках в окне Alerts >>>](https://moonbot.pro/ru/documentation/menu-button/alerts?format=md)

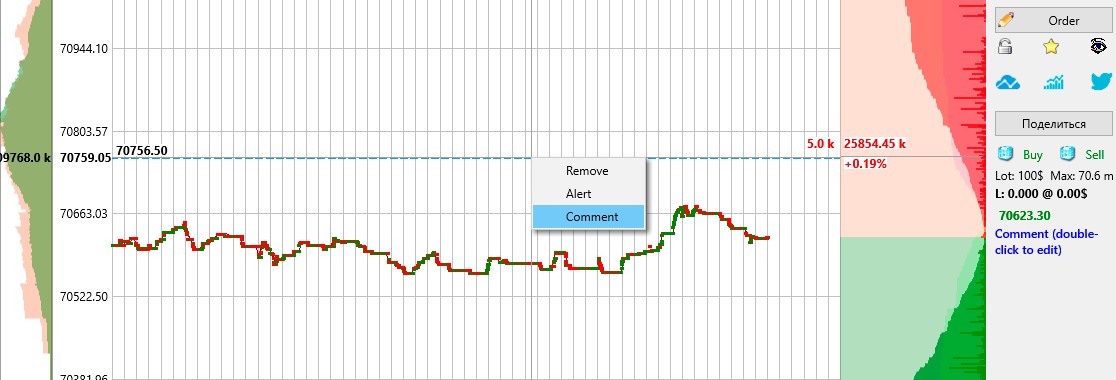

На некоторых фигурах (горизонтальная линия, прямоугольник) можно установить комментарий, например, отметить текстом важный уровень. Для этого нужно на графике установить горизонтальную линию или прямоугольник, кликнуть правой кнопкой мышки и в меню выбрать пункт Comment.

![](https://moonbot.pro/storage/editor-images/01%20Comment%20rus.jpg)

![(dark)](https://moonbot.pro/storage/editor-images/01%20Comment%20rus.jpg)

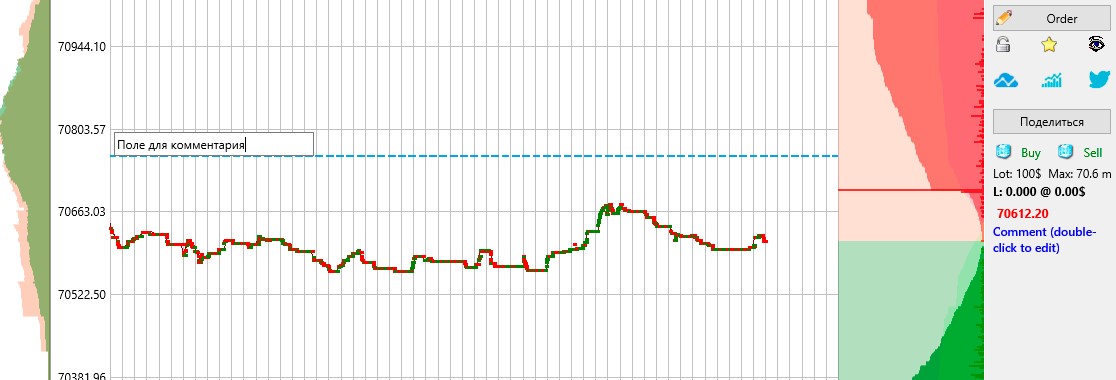

Слева откроется поле для комментария, в который можно написать свой текст, а затем кликнуть в любое место графика, чтобы зафиксировать текст, который будет привязан к линии и будет перемещаться вместе с ней. Чтобы удалить текст из поля для комментария нужно снова нажать правой кнопкой мышки на линию, вызвать меню, нажать на Comment и удалить текст из поля.

![](https://moonbot.pro/storage/editor-images/02%20Comment%20field%20rus.jpg)

![(dark)](https://moonbot.pro/storage/editor-images/02%20Comment%20field%20rus.jpg)

В терминале Moonbot предусмотрен функционал автоматического сохранения всех элементов рисования на графиках монет в архивные файлы вида **USDT-ChartFigures.zip**, **USDT-ChartFigures-1.zip**, **USDT-ChartFigures-2.zip** (для пар с USDT). Эти файлы сохраняются в папке /**bak**.

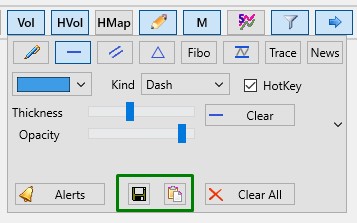

Кроме того, Вы можете сохранить элементы рисования вручную. Для этого нажмите правой кнопкой мыши на иконке **Карандаш** в главном окне и в меню элементов рисования выберите иконку **Дискета**. Затем укажите папку для сохранения и нажмите **Сохранить**.

![](https://moonbot.pro/storage/editor-images/04%20M%20Save%20eng-1776038415.jpg)

![(dark)](https://moonbot.pro/storage/editor-images/04%20M%20Save%20eng-1776038415.jpg)

Если Вам нужно загрузить файл с ранее сохранёнными элементами рисования, нажмите на иконку, которая расположена правее иконки “**Дискета”**. Далее в проводнике выберите ранее сохранённый файл и нажмите кнопку **Открыть**. После этого все сохранённые элементы подгрузятся в терминал Moonbot. Если до загрузки Вы успели нарисовать новые элементы, то при подгрузке старые элементы будут добавлены на графиках к новым.

- **Clear All**  — кнопка для очистки всех элементов на монете, график которой открыт на полный экран.
